ИНТЕГРАФ-1000 видеографический электронный регистратор данных

• Распределенная модульная архитектура
• Связь с верхним уровнем по интерфейсам RS-485 (Modbus RTU) и Ethernet (Modbus TCP)
• Полноцветная сенсорная (Touch screen) панель с диагональю 7” и 10”
• Сбор данных непосредственно на объекте при рабочих температурах -40…+60 °С
• Оптимальное заполнение объема шкафа, уменьшение глубины шкафа до 80 мм
• Сокращение протяженности и стоимости сигнальных линий

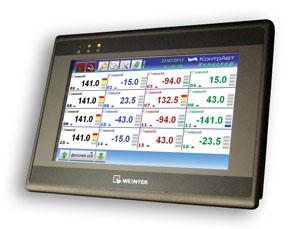

Распределенная видеографическая станция регистрации данных ИНТЕГРАФ-1000  предназначена для регистрации аналоговых и дискретных сигналов, поступающих от технологических объектов, их математической обработки, визуализации и архивирования, а также для выдачи дискретных сигналов на внешние устройства.

Распределенная модульная архитектура Cтанции регистрации (сбора) данных (электронного регистратора) обеспечивает ряд преимуществ:

• в случае пространственно распределенных технологических объектов модули можно размещать в непосредственной близости от объектов вдали от видеографической панели оператора. Это позволяет сокращать затраты на кабельно-проводниковую продукцию и ее прокладку, упрощает монтаж, повышает качество сигналов в случае размещения модулей на объекте можно использовать модули для климатического исполнения С4 (диапазон рабочих температур -40…+60 °С, влажность 95 %), в то время как для панели необходимы более мягкие условия 0…45 °С
• если модули располагаются в шкафу управления, то их можно расположить в объеме шкафа оптимальным образом, что сокращает габариты шкафа малая глубина видеографической панели оператора позволяет использовать шкафа управления небольшой глубины
• модульность Станции сбора данных повышает ее ремонтопригодность, сокращает расходы на обслуживание, поверку, ремонт
• выход из строя отдельных модулей не вызывает потерю работоспособности Станции сбора данных в целом, замена моделей не требует высокой квалификации персонала
• подключение сигнальных проводников к модулям ввода-вывода производится с помощью разъемных клеммных соединителей, что упрощает монтаж-демонтаж модулей при их обслуживании и замене
• решение, построенное на основе Станции регистрации данных (видеографический регистратор), является экономичным как по стоимости приобретения, так и по стоимости эксплуатации

 Версия для печати в pdf

 Руководство по эксплуатации (4 Мб) в pdf

 Методика поверки Интеграф (5 Мб) в pdf

Видеографическая станция регистрации данных (электронный регистратор) выполняет следующие функции:

• Измерение аналоговых сигналов (8/16 каналов), их математическая обработка и регистрация. Возможные типы входных аналоговых сигналов:

• Термопары ХА(К), ХК(L), ПП(S), ПР(B), ПП( R), НН(N), ВР(А-1), ЖК(J),
• Напряжение (0…50) мВ, (0…150) мВ, (0…500) мВ, (0…1000) мВ,
• Ток (0…20) мА, (4…20) мА;

• Регистрация  дискретных входных (4/8 каналов) сигналов;
• Регистрация  дискретных выходных (4/8 каналов) сигналов;
• Регистрация дискретных сигналов (8 каналов) «экранных» кнопок;
• Формирование дискретных сигналов сигнализации с помощью 4 компараторов на каждый измеренный аналоговый сигнал;
• Регистрация 32/64 дискретных  сигналов компараторов и их уставок (по 4 на каждый аналоговый сигнал);
• Формирование дискретных сигналов аварийных ситуаций (обрыв датчиков, выход измеренных значений за границы диапазона измерения, потеря связи с модулями MDS) и их регистрация;
• Логическая обработка дискретных сигналов всех типов и формирование релейных сигналов с помощью блока выходной логики (4/8 каналов), регистрация выходных релейных сигналов;
• Архивирование на SHCD карту всех зарегистрированных аналоговых и дискретных сигналов;
• Визуализация в виде графиков (трендов), цифровых индикаторов и бар-графов всех зарегистрированных аналоговых и дискретных сигналов в «реальном» времени на дисплее панели оператора;
• Просмотр архивных данных в виде графиков (трендов);
• Формирование, архивирование и просмотр журнала событий;
• Перенос архивных данных с SDHC карты на USB Flash накопитель («Флешку») с целью дальнейшего просмотра и обработки на персональном компьютере средствами MS Excel;
• Связь станции регистрации (сбора) данных (электронного регистратора) с верхним уровнем по интерфейсу RS- 485 или Ethernet;
• Конфигурирование параметров Электронного регистратора (станции сбора данных)  с панели оператора.

Дисплей х16. Основной экран – 8-, 16- канальный дисплей

Тренд х4. Групповой 4-х канальный тренд аналоговых сигналов

Бар-граф х4. Групповой 4-х канальный бар-граф аналоговых сигналов

Тренд х1. Одноканальный тренд аналогового сигнала и 4-х уставок

Дисплей х4. Групповой 4-х канальный дисплей

Табло. Групповое Табло всех дискретных сигналов и функциональных кнопок станции регистрации (сбора) данных (электронного регистратора)

Диаграмма. Групповая 8-ми канальная диаграмма дискретных выходов

Журнал событий
